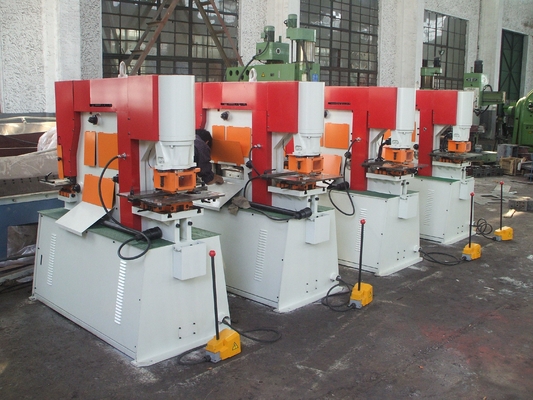

Υδραυλικός εργαζόμενος q35y-20 σιδήρου χάλυβας γωνίας γύρω από τετραγωνικό ωοειδές Punching τρυπών

Υδραυλικό Ironworker, κουρεύοντας μηχανή διατρήσεων Τύπου, για το χάλυβα γωνίας και στρογγυλό τετραγωνικό ωοειδές Punching τρυπών

Η βιομηχανική σειρά εργασίας χυτοσιδήρου βαθμού υδραυλική έχει ένα ευρύ φάσμα των λειτουργιών συμπεριλαμβανομένου: punching των στρογγυλών, τετραγωνικών και μακροχρόνιων στρογγυλών τρυπών punching των πιάτων χάλυβα, των επίπεδων φραγμών, των γωνιών, των γ-καναλιών και των χ-ακτίνων κάμψη των πιάτων χάλυβα κουρά, αυλάκωση και κάμψη των γωνιών κουρά/κοπή των επίπεδων, στρογγυλών και τετραγωνικών φραγμών, των γ-καναλιών, των ι-ακτίνων και των τ-ακτίνων κάμψη των γωνιών και των αυλακώσεων σωλήνων.
Τυποποιημένος εξοπλισμός: μετασχηματιστές καρύδι και μανίκι, τετραγωνικός βραχίονας με την κλίμακα, ηλεκτρονικός πίσω μετρητής, που μετρά τον πίνακα με τη στάση, punching το κάθισμα, τη συσκευή ασφάλειας, κ.λπ. Η ευπροσάρμοστη μηχανή άσκησης σειράς υδραυλική είναι η πρώτη επιλογή για τα ενισχυτικά μηχανήματά σας. Επιπλέον, όλα τα συστατικά είναι της υψηλότερης ποιότητας από την άποψη της ασφάλειας, της λειτουργίας, απόδοσης και συντήρησης.
Οι μηχανές μας σχεδιάζονται με την περισσότερη προηγμένη τεχνολογία και προσφέρουν τα πλεονεκτήματα της εύκολης λειτουργίας, της μικρής κατανάλωσης και των μικρών κοστών συντήρησης. Μπορούμε επίσης να προσφέρουμε τις προσαρμοσμένες λύσεις για να ικανοποιήσουμε καλύτερα τις ανάγκες των πελατών μας.

Περιγραφή προϊόντων

ΠΡΟΤΥΠΟ	Q35Y-16	Q35y-20	Q35Y-25	Q35Y-30
PUNCHING
Punching πίεση	55Ton	75 τόνος	110 τόνος	140 τόνος
Punching ικανότητα	¢22 Χ 20	¢26 Χ 22	¢31 Χ 27	¢36 Χ 32
(Διάμετρος Χ πάχος)	¢50 Χ 9	¢50 X12	¢50 Χ 17	¢50 Χ 23
Βάθος λαιμού	300	355	400	600
					:
Punching φλαντζών καναλιών (ύψος)	180	180	180	180
Μέγιστο μήκος κτυπήματος	100	100	100	100
Κύκλοι/λεπτό (κτύπημα 20mm)	30	30	28	40
Ύψος εργασίας μέχρι τον κύβο	950	1050	1050	1120
ΕΠΙΠΕΔΗ ΚΟΥΡΑ
Επίπεδη κουρά φραγμών	350 X 15	460 X 15	610 X 18	600 X 20
(Πλάτος Χ πάχος)	240 X 20	300 X 20	X.25 400	400 X 30
Μήκος λεπίδων	410	485	620	610
Περιποίηση φλαντζών γωνίας	70	75	90	100
Ύψος εργασίας	910	926	920	920
ΚΟΥΡΑ ΓΩΝΙΑΣ
Στην κουρά 90º	130 X 130 X 13	152 X 152 X 13	152 X 152 X 18	205 X 205 X 18
Miter 45º στην κουρά	60 Χ 60x 6	60 x60 Χ 6	70 X 70 X 7	70 X 70 X 7
Ύψος εργασίας	1115	1165	1185	1185
ΚΟΥΡΑ ΦΡΑΓΜΩΝ
Στρογγυλή κουρά φραγμών	¢45	¢50	¢60	¢65
Τετραγωνική κουρά φραγμών	40 X 40	50 X 50	50 X 50	55 X 55
Κουρά καναλιών	130*	152*	180*	203*
Ακτινοβολώ την κουρά	130*	152*	180*	203*
Ύψος εργασίας	1220	1270	1310	1370
ΣΚΑΛΙΣΜΑ
Ορθογώνιο Notcher (W Χ Δ Χ Τ)	50.8 X 90 X 9	50.8 X X12 90	63.5 X 90 X 13	63.5 X 90 X 16
Vee-Notcher (πλευρά Χ πλευρά Χ Τ)	90 X 90 Χ 10*	90 X 90 x12*	105 X 105 Χ 13*	105 X 105 Χ 16*
Μεγάλο β-Notcher (πλευρά Χ πλευρά Χ Τ)	145 X 145 Χ 8*	145 X 145 Χ 10*	145 X 145 Χ 13*	145 X 145 Χ 13*
Ύψος εργασίας	910	926	920	920
ΕΙΔΙΚΗ ΣΧΕΔΙΑΣΗ
Ενιαίο Vee φρένο Τύπου (W Χ Τ)	250 Χ 15*	250 Χ 15*	250 Χ 20*	250 Χ 20*
Πολυ Vee φρένο Τύπου (W Χ Τ)	500 Χ 5*	500 Χ 5*	700 Χ 5*	700 Χ 5*
Κάμψη γωνίας	102 Χ 6*	102 Χ 8*	102 Χ 13*	102 Χ 13*
Σκάλισμα σωλήνων	¢114*	¢114*	¢114*	¢114*
ΑΛΛΟΣ
Μηχανή	4 KW	5,5 KW	7,5 KW	11 KW
Καθαρά οκτώ (απρίλιος.)	1600 κλ	1800kh	3800kg	4800kg
					:
Ακαθάριστο βάρος (απρίλιος.)	1800kg	2000kg	4000kg	5000kg
Διαστάσεις μηχανών (απρίλιος.)	1710x800x1770	1860x800x1900	2360x960x2090	2720x1040x2300
(Λ Χ W Χ Χ)

Προδιαγραφές

Όνομα	Υδραυλική ενιαία Punching μηχανή
Μέγιστο τέμνον πάχος (χιλ.)	16 χιλ.
Αυτόματο επίπεδο	Χειρωνακτικός
Γωνία κουράς	90
Μήκος λεπίδων (χιλ.)	25 χιλ.
Ταξίδι Backgauge (χιλ.)	10 - 80 χιλ.
Βάθος λαιμού (χιλ.)	300 χιλ.
Όρος	Νέος
Εμπορικό σήμα	DC40Y
Δύναμη (KW)	4 KW
Βάρος (κλ)	1400 κλ
Θέση προέλευσης	Κίνα
Τάση	380-400v
Διάσταση (L*W*H)	1650*750*1800mm
Πιστοποίηση	CE
Εξουσιοδότηση	1 έτος
Έκθεση δοκιμής μηχανημάτων	Παρεχόμενος
Τηλεοπτική εξερχόμενος-επιθεώρηση	Παρεχόμενος
Τμήματα πυρήνων	Μηχανή, αντλία
