Λεπτομέρειες:
|
Μέγιστο τέμνον πλάτος (χιλ.): | Άλλος | Μέγιστο τέμνον πάχος (χιλ.): | 16 χιλ. |
---|---|---|---|
Αυτόματο επίπεδο: | Χειρωνακτικός | Γωνία κουράς: | 90 |
Μήκος λεπίδων (χιλ.): | 25 χιλ. | Ταξίδι Backgauge (χιλ.): | 10 - 80 χιλ. |
Βάθος λαιμού (χιλ.): | 300 χιλ. | Βάρος (κλ): | 1400 κλ |
Τάση: | 380-400V | Διάσταση (l*w*h): | 1650*750*1800mm |
Βασικά σημεία πώλησης: | Ανταγωνιστική τιμή | Εφαρμόσιμες βιομηχανίες: | Καταστήματα επισκευής μηχανημάτων, άλλο |
Θέση αιθουσών εκθέσεως: | Ηνωμένο Βασίλειο | Τύπος μάρκετινγκ: | Συνηθισμένο προϊόν |
Τμήματα πυρήνων: | Μηχανή, αντλία | Όνομα: | Υδραυλική ενιαία Punching μηχανή |
Υπηρεσία μεταπωλήσεων παρεχόμενη: | Ελεύθερα ανταλλακτικά, εγκατάσταση τομέων, που αναθέτουν και που εκπαιδεύουν, σε απευθείας σύνδεση υ | Μετά από την υπηρεσία εξουσιοδότησης: | Τηλεοπτική τεχνική υποστήριξη, σε απευθείας σύνδεση υποστήριξη, ανταλλακτικά, συντήρηση τομέων και υ |
Θέση τοπικής υπηρεσίας: | Ηνωμένο Βασίλειο, Γαλλία | Λιμένας: | Σαγκάη |
Υψηλό φως: | Q35Y-16,55Ton ironworker κουρά μετάλλων,υδραυλική τέμνουσα μηχανή διατρήσεων |

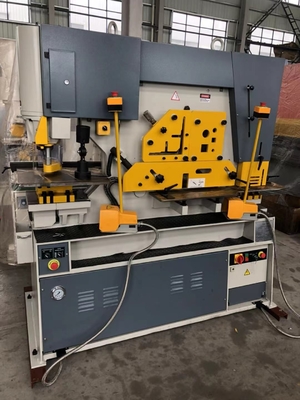

Εγχειρίδιο Professional Manufacture 380-400v Hydraulic Ironworker Punch And Shear Machine Punching Shearing
Κύριες λειτουργίες και χαρακτηριστικά
- Δικύλινδρο υδραυλικό μηχάνημα διάτρησης & διάτμησης
- Πέντε ανεξάρτητοι σταθμοί για διάτρηση, διάτμηση, εγκοπή, κοπή διατομής
- Μεγάλο τραπέζι διάτρησης με στήριξη πολλαπλών χρήσεων
- Αφαιρούμενο επιτραπέζιο μπλοκ για εφαρμογές διάτρησης με φλάντζα προεξοχής / δοκών
- Γενική στήριξη μήτρας, τοποθέτηση στήριγμα διάτρησης εύκολης αλλαγής, παρεχόμενοι προσαρμογείς διάτρησης
- Σταθμός καλλιέργειας γωνιακού, στρογγυλού και τετράγωνου συμπαγούς μονομπλόκ
- Πίσω σταθμός εγκοπής, ίντσες χαμηλής ισχύος και ρυθμιζόμενη διαδρομή στο σταθμό διάτρησης
- Κεντρικό σύστημα λίπανσης υπό πίεση
- Ηλεκτρικός πίνακας με προστατευτικά στοιχεία υπερφόρτωσης και ενσωματωμένα χειριστήρια
- Κινητό πεντάλ ασφαλείας
ΜΟΝΤΕΛΟ
|
Q35Y-16
|
Q35Y-20
|
Q35Y-25
|
Q35Y-30
|
Γροθιές
|
|
|
|
|
Πίεση διάτρησης
|
55 τόνοι
|
75 τόνοι
|
110 τόνοι
|
140 τόνοι
|
Ικανότητα διάτρησης
|
¢22 x 20
|
¢ 26 x 22
|
¢ 31 x 27
|
¢ 36 x 32
|
( Διάμετρος x Πάχος)
|
¢50 x 9
|
¢50 x 12
|
¢50 x 17
|
¢50 x 23
|
Βάθος λαιμού
|
300
|
355
|
400
|
600
|
:
|
|
|
|
|
|
|
|
|
|
Διάτρηση φλάντζας καναλιού (Ύψος)
|
180
|
180
|
180
|
180
|
Μέγιστη.Μήκος εγκεφαλικού επεισοδίου
|
100
|
100
|
100
|
100
|
Κύκλοι / Ελάχ.(20mm διαδρομή)
|
30
|
30
|
28
|
40
|
Ύψος εργασίας μέχρι να πεθάνει
|
950
|
1050
|
1050
|
1120
|
ΕΠΙΠΕΔΗ ΚΟΠΗ
|
|
|
|
|
Flat Bar Shear
|
350 x 15
|
460 x 15
|
610 x 18
|
600 x 20
|
(Πλάτος x Πάχος)
|
240 x 20
|
300 x 20
|
400 x 25
|
400 x 30
|
Μήκος λεπίδας
|
410
|
485
|
620
|
610
|
Γωνιακή επένδυση φλάντζας
|
70
|
75
|
90
|
100
|
Ύψος εργασίας
|
910
|
926
|
920
|
920
|
ΚΟΜΗ ΓΩΝΙΑΣ
|
|
|
|
|
Στις 90º Διάτμηση
|
130 x 130 x 13
|
152 x 152 x 13
|
152 x 152 x 18
|
205 x 205 x 18
|
Στο 45º Mitre Shearing
|
60 x 60 x 6
|
60 x 60 x 6
|
70 x 70 x 7
|
70 x 70 x 7
|
Ύψος εργασίας
|
1115
|
1165
|
1185
|
1185
|
ΚΟΠΗ ΜΠΑΡ
|
|
|
|
|
Στρογγυλή κουρτίνα
|
¢45
|
¢50
|
¢60
|
¢65
|
Square Bar Shear
|
40 x 40
|
50 x 50
|
50 x 50
|
55 x 55
|
Διάτμηση καναλιού
|
130*
|
152*
|
180*
|
203*
|
I Beam Shear
|
130*
|
152*
|
180*
|
203*
|
Ύψος εργασίας
|
1220
|
1270
|
1310
|
1370
|
ΣΗΜΕΙΩΣΗ
|
|
|
|
|
Ορθογώνια εγκοπή (Π x Β x Β)
|
50,8 x 90 x 9
|
50,8 x 90 x 12
|
63,5 x 90 x 13
|
63,5 x 90 x 16
|
Vee-Notcher (Πλάγια x Πλευρά x Τ)
|
90 x 90 x 10*
|
90 x 90 x 12*
|
105 x 105 x 13*
|
105 x 105 x 16*
|
Μεγάλη V-Notcher (Πλάγια x Πλευρά x Τ)
|
145 x 145 x 8*
|
145 x 145 x 10*
|
145 x 145 x 13*
|
145 x 145 x 13*
|
Ύψος εργασίας
|
910
|
926
|
920
|
920
|
ΕΙΔΙΚΟ ΕΡΓΑΛΕΙΟ
|
|
|
|
|
Μονό φρένο πίεσης Vee (Π x Τ)
|
250 x 15*
|
250 x 15*
|
250 x 20*
|
250 x 20*
|
Multi-Vee Press Brake (Π x T)
|
500 x 5*
|
500 x 5*
|
700 x 5*
|
700 x 5*
|
Κάμψη γωνίας
|
102 x 6*
|
102 x 8*
|
102 x 13*
|
102 x 13*
|
Εγκοπή σωλήνα
|
¢114*
|
¢114*
|
¢114*
|
¢114*
|
ΑΛΛΑ
|
|
|
|
|
Μοτέρ
|
4 Kw
|
5,5 Kw
|
7,5 Kw
|
11 Kw
|
Καθαρά οκτώ (Απρ.)
|
1600 κιλά
|
1800 χιλ
|
3800 κιλά
|
4800 κιλά
|
|
|
|
|
|
|
|
|
|
|
:
|
|
|
|
|
|
|
|
|
|
Μεικτό βάρος (Απρ.)
|
1800 κιλά
|
2000 κιλά
|
4000 κιλά
|
5000 κιλά
|
|
|
|
|
|
Διαστάσεις μηχανής (Απρ.)
|
1710x800x1770
|
1860x800x1900
|
2360x960x2090
|
2720x1040x2300
|
(Μ x Π x Υ)
|
|
|
|
|
Ονομα
|
Υδραυλική Μονή Διάτρηση
|
Μέγιστη.Πάχος κοπής (mm)
|
16 χλστ
|
Αυτόματο επίπεδο
|
Εγχειρίδιο
|
Γωνία διάτμησης
|
90
|
Μήκος λεπίδας (mm)
|
25 χλστ
|
Ταξίδι backgauge (mm)
|
10 - 80 mm
|
Βάθος λαιμού (mm)
|
300 χλστ
|
Κατάσταση
|
Νέος
|
Μάρκα
|
DC40Y
|
Ισχύς (kW)
|
4 kW
|
Βάρος (KG)
|
1400 κιλά
|
Τόπο καταγωγής
|
Κίνα
|
Τάση
|
380-400v
|
Διάσταση (Μ*Π*Υ)
|
1650*750*1800 χλστ
|
Πιστοποίηση
|
ce
|
Εγγύηση
|
1 χρόνος
|
Έκθεση δοκιμής μηχανημάτων
|
Υπό την προϋπόθεση
|
Βίντεο εξερχόμενη-επιθεώρηση
|
Υπό την προϋπόθεση
|
Βασικά εξαρτήματα
|
Κινητήρας, Αντλία
|
Υπεύθυνος Επικοινωνίας: Mr. Han
Τηλ.:: 15961725918
